PCI Express (PCIe)
PCI Expressは、ISA、PCI、PCI-X等、他のコンピューター・バス・システムのパラレル・インターフェースとはことなり、シリアルデータ伝送を革新的に飛躍させた技術です

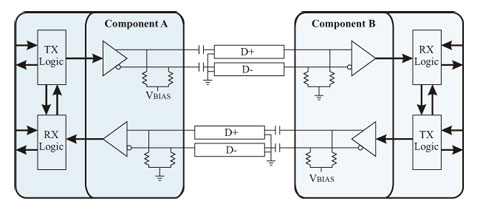

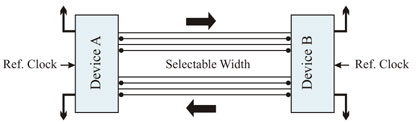

PCI Expressは、シリアルのPoint to Pointの2点間接続、いわゆるLinkを定義します。つまり、Link内のデータ転送はレーンを通して行われ、1ペア線がデータ送信、別の1ペア線がデータ受信を行います。
この設計により、各方向での1レーン毎250 MB/s のデータ量の転送可能な2.5 GHz の全二重接続が可能になります。複数のレーンを同時に使うことで高帯域のデータ伝送も可能になります。例えば、PCI Express x16スロットは、16のレーンを使用して、4 GB/sのデータ量を伝送します。比較をすると、最大データ伝送率が133 MB/sである従来のPCIを使った場合、PCI-Xはそれぞれ一つの方向で1 GB/sとなります。PCIe拡張ボード(x1例えばTCR170PEX等)では、より高いレーン幅(x4、x8、x16)のスロットで用する事ができます。(相互運用スロットはx1 x4 x8 x16となります)
Interoperability | ||||
---|---|---|---|---|
Slot | x1 | x4 | x8 | x16 |
Card | ||||
x1 | Yes | Yes | Yes | Yes |
x4 | No | Yes | Yes | Yes |
x8 | No | No | Yes | Yes |
x16 | No | No | No | Yes |
PCI Express の長所の一つは、よく知られているPCIバスのソフトウェアと完全に互換していることであり、PCIeの利用が急速に広がりつつあります。パソコン、システムを運用するにあたり、従来のPCIバスだけでなく、ソフトウェアの変更をすることなしに、さらに高性能なPCIeバスを利用することが可能になります。
