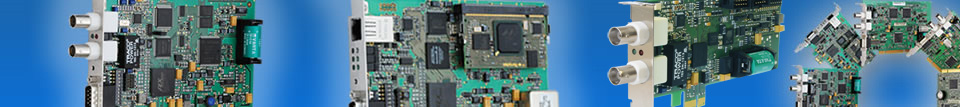

PCI - PCIe スロット・カード

GPS同期用PCI、PCI-Expressスロット・カード

MIENBERG社が開発した時間同期用のスロット・カードは、PCI/PCI-X、あるいはPCI Expressインターフェイスで利用することができます。最新のMEINBERG GPS170PCI GPS同期用PCIスロット・カードには、プログラム可能なTTL出力インターフェイスを装備しています。IRIG出力は、スレーブで利用するMEINBERG TCR511PCI あるいは TCR167PCI IRIG同期用スロット・カードに同期ソースを提供するために使用します。

標準仕様

  • PCIローカル・バス・インターフェイス
  • 3.3V or 5V, 33MHz or 66MHz, PCI-X 互換
  • プラグ・アンド・プレイ機能
  • 周期的割り込み機能（RTC に対して、 周期的な割り込みの周波数の読み込みと設定を行う機能）
  • RS232インターフェイス
  • PPS（Pulse per Second）、PPM（Pulse per Minute）出力
  • タイム・トリガ入力 2入力
  • アンテナ、標準同軸ケーブル（RG58、300mまで延長可能。DC 絶縁）
  • DCF77エミュレーション
  • ブートストラップ・ローダ用Flash-EPROM
  • 標準オペレーション・システム用ドライバ・ソフト
  • IRIG-B/AFNORタイム・コード出力
  • プログラム可能なTTL出力 最大3出力
