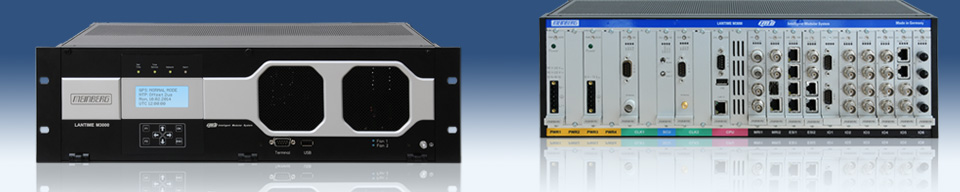

LANTIME IMS(インテリジェント・モジュラー・システム)シリーズの19インチラックマウント式時刻・周波数同期サーバ
Meinberg社の新しいLANTIME IMSシリーズは、お客様のあらゆる同期ニーズに将来にわたり応えることができる拡張性と柔軟性を備えた製品群です。 IMSシリーズのベース筐体には、電源ユニット、レシーバユニット、NTPサーバモジュール(LAN-CPU)各1個と、インプット・アウトプットモジュール追加用のスロットが備えられています。
LANTIME IMS - M1000: 1U - 拡張用I/Oスロット4個
LANTIME IMS - M3000: 3U - 拡張用I/Oスロット10個
加えて電源とレシーバユニットの冗長構成化も可能です。
- LANTIME IMS - M1000: 1U - 電源ユニット最大2個、レシーバユニット最大2個
- LANTIME IMS - M3000: 3U – 電源ユニット最大4個、レシーバユニット最大2個
概要 IMSベース筐体には次のタイプのスロットがあります。
- IMS-PSU: 電源用(高効率冗長電源、交流、直流対応。標準100-240V。他電圧もお問い合わせください)
- IMS-CLK: レファレンス・クロック(レシーバユニット用)冗長構成化
- IMS-RSC: レシーバユニット冗長時に必要な切替ユニット用
- IMS-CPU: NTPを提供し、また設定・管理機能を司るネットワークインタフェイスを供えたLAN-CPUモジュール用
- IMS-MRI: 標準入力モジュール用。対応入力 IRIG, 1PPS, 10MHz
- IMS-ESI: 拡張入力モジュール用。対応入力1PPS, 周波数、E1/T1信号
(IMS-MRI、IMS-ESIはIMS-IOとしても使用することが可能です) - IMS-IO: 拡張用I/Oモジュール用 様々な同期用信号の出力、ネットワークインターフェイスに対応(パルス、周波数、タイムコード、シリアル、PTPv2 = IEEE1588、NTP、マネージメントポート用)
NTP処理能力
NTPパケット処理能力は1秒あたり10,000リクエストを実現し、数千のNTPクライアントの大規模ネットワークに対応します。
対応プロトコル
IPv4, IPv6, NTP / SNTP (v2, v3, v4), HTTP (S), SSH, Telnet, SNMP (v1, v2, v3), FTP, SFTP, DHCP/DHCPv6.
各モジュールはホットプラグに対応し、WEBインターフェイスでCPUモジュール経由で 設定することができます。あらゆる同期用途に対応可能な、入力と出力の組み合わせが可能です。
フロントパネル
フロントパネルは以下を備え、基本的な設定を行なうことができます。
- 4×16文字表示LCD
- 操作用押しボタン(計8個、矢印ボタン4個含む)
- 詳細設定は、WEBインターフェイスを利用
仕様
- 表示部:LCDディスプレイ、4×16文字表示
- 操作ボタン:押しボタン8個(ネットワーク基本設定、簡単なシステム設定変更等に使用)
- LEDインジケータ :4個 (参照時間、NTPサービス、ネットワーク、アラーム)
レシーバに搭載するオシレータに依存 (標準オシレータは、OCXO SQ)
- < ±100ns (TCXO, OCXO LQ)
- < ±50ns (OCXO SQ, OCXO MQ, OCXO HQ, OCXO DHQ, Rubidium)
ネットワークインターフェイス
ベース筐体:1× 10/100 Mbit RJ45コネクタ
拡張モジュール(LNEオプション)使用時:
10/100/1000Mbps (GbE対応) RJ45コネクタ
最大ポート数 40(M3000)、16(M1000)
電源:
AC 100-240 V (50/60 Hz) / DC 100-240 V
冗長構成ならびに上記以外のDC電圧はご相談ください。
消費電力:50W (max. 100W)
USBポート:1個(フロントパネル)
- Firmware更新
- 設定ファイルのバックアップ・リストア
- セキュリティー・キーのコピー
- フロントキーのロック・ロック解除
シングルボードコンピュータ:
- CPU: AMD Geode™ LX 800 (500 MHz, 128 KB L2 キャッシュ, 3.6 W)
- メインメモリ: オンボード256 MByte
- フラッシュディスク: 1 GB
オペレーティングシステム: GNU/Linux 3.x
- ネットワークプロトコル OSI Layer 4 (トランスポート層): TCP, UDP
- ネットワークプロトコル OSI Layer 7 (アプリケーション層): TELNET, FTP, SSH (SFTP, SCP含む), HTTP, HTTPS, SYSLOG, SNMP
IP v4, IP v6対応
IPv4: DHCP (RFC 2131)、IPv6: AUTOCONF対応
ネットワークタイムプロトコルNetwork Time Protocol (NTP):
- NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905)
- SNTP v3 (RFC 1769), SNTP v4 (RFC 2030)
- MD5 認証、Autokey認証対応
使用可能温度: 0 ~ 50°C / 32 ~ 122°F
湿度: 最大 85%
