TCR180PEX:
PCIe タイム・コード受信機（タイム・コード生成機能）

標準仕様:

• IRIG A/B or AFNOR タイム・コード生成機能
• タイム・トリガ入力 2入力
• PCI Expressインターフェイス
• プラグ・アンド・プレイ機能
• プログラム可能なパルス出力
• メモリー・マップドI/O タイム高速読込
• RS232インターフェイス 2端子
• ステータスLED
• IRIG A/B or AFNORタイム・コード・フォーマット受信
• タイム・ゾーン設定
• 標準的なオペレーティング・システム用ドライバ・ソフト
• タイム・コード用光入出力（オプション）
• DDS周波数シンセサイザ

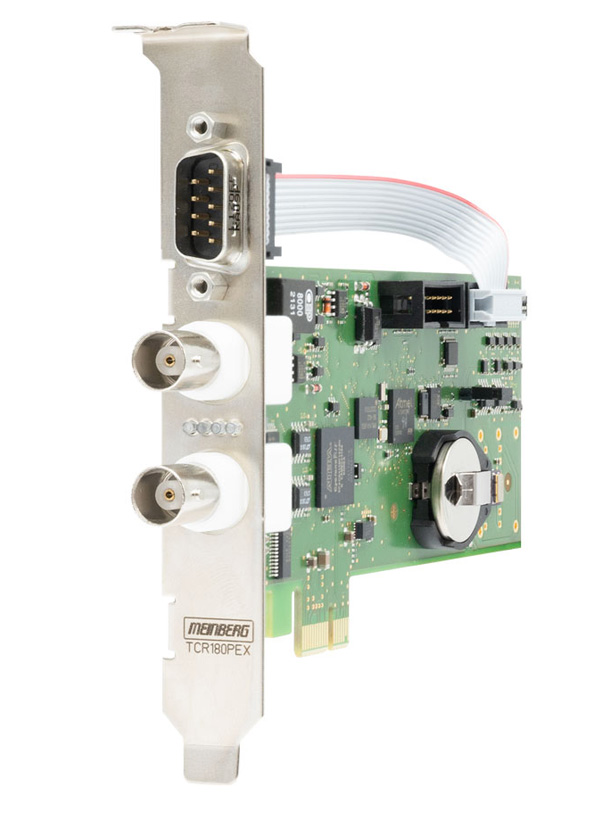

TCR180PEXは、PCI Expressインターフェイスをもつコンピュータで利用します。コンピュータへのデータ伝送は、single PCI Express レーン (x1 board)にて行います。本スロット・カードは、変調（AM）ないし無変調（DCLS）のIRIG/AFNORタイム・コードを復号化します。変調タイム・コードは、シン・ウェーブ（正弦波）の振幅を変調して送出し、無変調波は、パルスの幅の変度を用いて送出します。

TCR180PEXにはTCXO（Temperature Compensated Xtal Oscillator）が、装備されており、ホールドオーバー・モードにおいても、+/- 1 * 10E-8の正確な時間精度を保ちます。また、さらに精度を高めるため、OCXO (Oven Contolled Xtal Oscillator)をオシレータとして、オプションで装備することも可能です。

受信機:
無変調タイム・コード用の受信回路にはAGC（Automatic Gain Control）機能があり、IRIG/AFNOR信号を600 mVpp to 8 Vppの搬送波で復号します。入力部は、電気的に絶縁されており、50 Ω, 600 Ω or 5 kΩのインピーダンスをもち、ジャンパーにより選択可能です。無変調入力は、TCR180PEXのBNCコネクタから行います。

無変調、あるいはDCLS（DC Level Shift’）のタイム・コードは、本機のD-Subプラグに接続する必要があります。受信回路は、TTLやRS-422信号で動く内蔵のフォトカプラにより絶縁されています。また、TCR180PEXのお届け時には、D-Subプラグの接点はフォトカプラと接続されていないため、2つのDIPスウィッチをONの位置にする必要があります。

発生器:
TCR180PEXの発生器は、IRIG-BあるいはAFNORフォーマットのタイム・コードを生成します。タイム・コードは、変調（3 Vpp/1 Vpp into 50 Ohm）、および無変調（DC Level Shift）信号（TTL into 50 Ω and RS-422）のどちらでも利用することができます。ボード上でジャンパーすることにより、アクティブ－ハイ、アクティブ－ローのタイム・コードを選択可能です。タイム・コードとUTCとのオフセットに関しては、受信機と発生器を個別に設定ができます。そのため、TCR180PEXをタイム・コードの変換器として利用することもできます。また、オプションとして、変調信号路のかわりに、光の入出力を装備することも可能です。

本ボードは2つの設定可能なシリアル・インターフェイス（RS-232）を備えています。COM0は、Sub-Dコネクタを利用し、COM1はボードの接点に接続します。2つのプログラム可能なパルス出力は、DIPスウィッチをONの位置にすることでD-Subプラグに接続することができます。

ボード上の接点には、非同期のタイム・イベントをキャプチャするための2つのTTL入力（CAP0、およびCAP1）があります。これらのタイム・スタンプはPCIバスやシリアル・インターフェイスから読込可能であり、お客様のソフトウェアにて利用されます。

また、TCR180PEXはシンセサイザ機能を持ち、TTLレベル50Ωで1/8～10MHｚまでの周波数出力を生成することが可能です。
