GPS180PEX:
コンピュータ用GPSクロック(PCI Express)
標準仕様:
- PCI Expressインターフェイス
- タイム・トリガ出力 2入力
- PPS(Pulses per second) and PPM(Pulses Per Minute)
- 周期的割り込み機能(RTC に対して、 周期的な割り込みの周波数の読み込みと設定を行う機能)
- RS232 インターフェイス
- IRIG-B/AFNOR タイム・コード出力
- プラグ・アンド・プレイ機能
- GPSアンテナ、標準同軸ケーブル20m(RG58、300mまで延長可能) 付属
- 標準オペレーティング・システム対応ドライバ・ソフト
- 操作マニュアル
- DCF77-simulation
- Memory Mapped I/O time reads for high access rates
- NEW: Frequency Synthesizer and Time Code Mode
Configurable time scale (UTC/local, GPS time, TAI)
Programmable Pulse Outputs

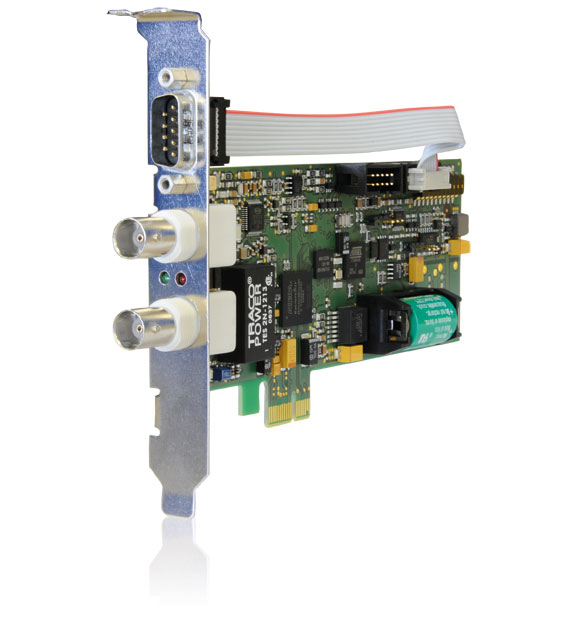

The board GPS180PEX is designed as a low profile board for computers with PCI Express interface. The rear slot cover integrates the antenna connector, a BNC connector for modulated time codes, a 9pin D_SUB male connector and two status LEDs. With this standard height bracket you can use the D_SUB connector for I/O signals like RS-232 - PPS and PPM and you can use this interface for firmware updates.
The GPS180PEX will be delivered with a low profile bracket. You can mount this part instead of the standard bracket, to run the GPS180PEX in computers with smaller housing (e.g. 1U server).
GPS制御クロックであるGPS180EXは、PCI Expressインターフェイスをコンピュータにて利用可能できるよう設計されています。コンピュータへのデータ伝送は、single PCI Express レーン (x1 board)にて行います。背面スロットにはアンテナ用コネクタ、変調タイム・コード用出力、2つのLED、およびD-SUB(9ピン、メス)コネクタが組み込まれています。付属の監視用ソフトウェアを利用して、クロックの状況監視や、パラメータの設定が可能です。
アンテナ/コンバータ・ユニットと受信機の接続には、同軸ケーブル(50Ω)を利用します。標準同軸ケーブルR58をご利用の場合には、300mまで延長することができます。電源は、アンテナ線と絶縁されたDCにて供給されます。過電圧保護や、信号分配は、オプションでご提供可能です。1架のアンテナからは、最大4台のMeinberg GPS受信機に信号分岐することができます。
衛星からのナビゲーション・メッセージは、250nSecより高い精度を保って、GPSシステムを捕捉するために、衛星クロックのマイクロプロセッサにより復号されます。RF信号伝播遅延への対応は、地球上の受信者の位置により自動的に行われます。衛星ナビゲーション・メッセージからの補整値は、本ボードに内蔵のTXCOの精度を±5•10-9まで高め、自動的にTXCOの劣化を防ぎます。
最新の値は、電源立ち上げ時に、不揮発性メモリに修復されます。また、クロックはより高いタイム・ベースを利用することも可能です。
