TCR511PCI:
コンピュータ用IRIG タイム・コード受信機 (PCI/PCI-X bus)

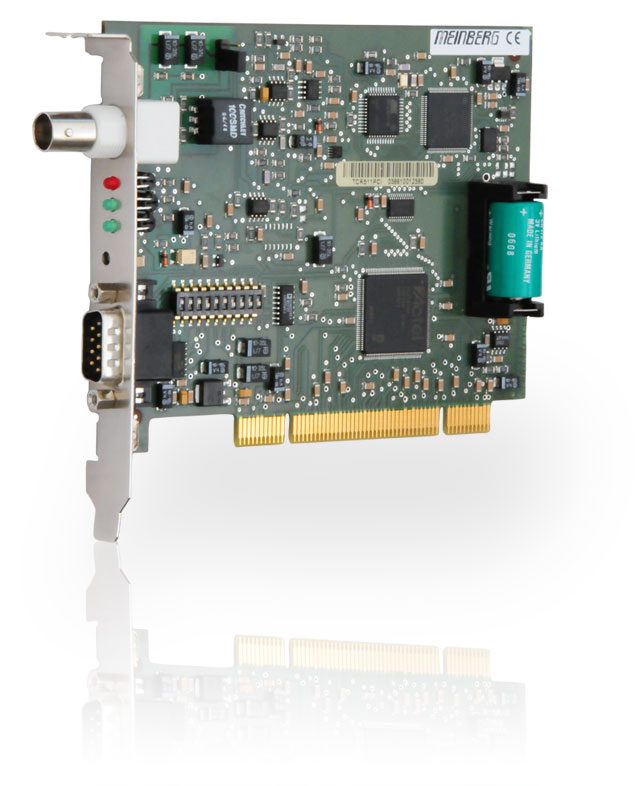

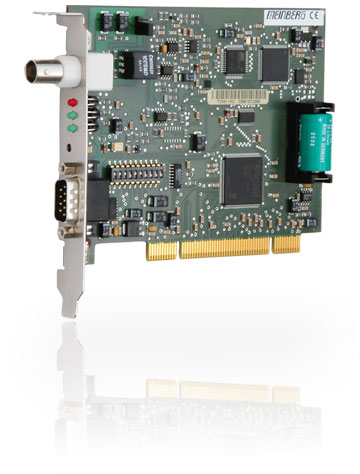

TCR511PCI : コンピュータ用IRIG タイム・コード受信機 (PCI/PCI-X bus)
このプロダクトは取り替えられる コンピュータ用IRIGタイム」・コード受信機 (PCIe)

標準仕様:

  • PCI ローカル・バス・インターフェイス
  • 3.3V あるいは5V, 33MHz あるいは 66MHz,
  • PCI-X互換
  • プラグ・アンド・プレイ機能
  • RS232インターフェイス
  • ステータスLED
  • IRIG A/B or AFNORタイム・コード・フォーマット受信
  • タイム・ゾーン設定
  • 標準オペレーティング・システム用ドライバ・ソフト

TCR511PCIは、PCIスロットをもつコンピュータにて利用します。汎用的なボードとして設計されており、3.3V あるいは5VのPCIスロットで利用可能です。また、33MHｚあるいは66MHzのクロックをサポートしております。

TCR511PCIは、変調（AM）あるいは、無変調（DC Level Shift）のIRIG、AFNORタイム・コードを受信し、復号するために利用します。変調タイム・コードは、シン・ウェーブ（正弦波）の振幅を変調して送出し、無変調波は、パルスの幅の変度を用いて送出します。

無変調タイム・コード用の受信回路にはAGC（Automatic Gain Control）機能があり、IRIG/AFNOR信号を600 mVpp to 8 Vppの搬送波で復号します。入力部は、電気的に絶縁されており、50 Ω, 600 Ω or 5 kΩのインピーダンスをもち、ジャンパーにより選択可能です。無変調入力は、TCR511PCIのBNCコネクタから行います。

無変調のタイム・コードは、本機のD-Subプラグに接続する必要があります。受信回路は、内蔵のフォトカプラにより絶縁されています。また、TCR511PCIのお届け時には、D-Subプラグの接点はフォトカプラと接続されておりません。

2つのDIPスウィッチをONの位置にする必要があります。TCR511PEXは、TTL、あるいはRS-232レベルのPPS（pulse per second）、及びTTLのPPM（pulse per minute）で、プログラム可能なシリアル・インターフェイス（RS-232）を装備しております。フォトカプラ同様、DIPスィッチをONの位置にした場合に、これらの信号をD-Subコネクタに接続することが可能となります。

コンピュータ上のソフトウェアは、日付、時刻、及びIRIGレシーバに関する情報を読み込むことができます。本ボードへのアクセスは、I/Oポートへの書込／読込により行うことが可能です。必ずしも必要ではありませんが、ボードに、コンピュータ・バスへ周期的割り込み機能を適応することも可能です。

ドライバ・ソフトは、本ボードの時間とコンピュータ・システムの時間を同期するために提供されています。TCR511PCIお届け時のディスケットに、ドライバ・ソフトが含まれていない場合には、下記、ホームページからダウンロードすることが可能です。また、マニュアルも、同様ダウンロードできます。

http://www.meinberg.de/english/sw/

パルス出力
TCR511PCIは、PPS（Pulses per Second）、及びPPM（Pulses Per Minutes）のパルス偏差を生成します。PPSは、TTL (0/+5V) あるいはRS-232 (-3～12V/+3～12V) レベル、PPMはTTLレベルのみで利用できます。必要に応じて、DIPスィッチのピン・アサインを、D-Subコネクタとダイレクトに接続するよう設定すること可能です。
