IMS(インテリジェント・モジュラー・システム)シリーズ用モジュール
概要

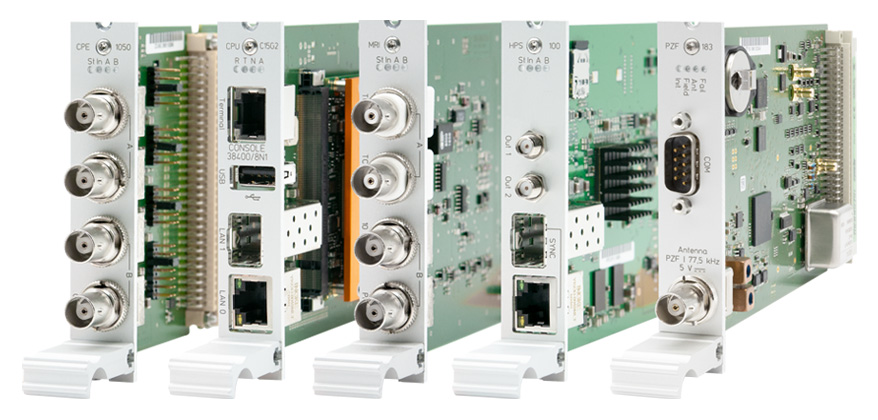

LANTIME IMSシリーズ のすべてのIMS-IOスロット(IMS-MRI、IMS-ESI含む)に、どんな組み合わせでも出力用モジュールを取り付けることが可能です。
空きスロットには将来出力モジュールやインターフェイスを追加することができます。
たとえば、テレコム用途にはE1/T1信号出力を8ポートまで利用できるIMS-LIUモジュールや、放送用途にはノイズが低減された10MHzサイン波周波数出力を持つIMS-LNOモジュールが利用可能です。
1PPS、1PPM、プログラマブルなパルス波などの標準的な出力や、10MHz、2.048MHz、1kHz~10MHzまでの周波数出力は、分割式のBPEモジュールやCPEモジュールを追加することで対応できます。
これらのBPEモジュール等は、IMSシステムの同期信号とのやり取りを担うバックエンドと、コネクタを備えたフロントエンドに分割することで、フロントエンドを換えれば、BNC、SMA、2ピンDFK、D-sub 9、光ファイバーコネクタなどの多様なコネクタのうち、必要なものを利用できる設計です。
モジュラーシステムであるため、モジュールはほとんど全てのものが、ホットスワップ可能であり、現場で交換ができます。必要に応じてモジュール追加し容易に拡張できる、もっとも拡張性に富み、柔軟な同期ソリューションを提供します。
各モジュール概要
IMS-CPUNTPを提供し、また設定・管理機能を司るネットワークインタフェイス(10/100Mbit RJ45コネクタ)を1つ供えています。
IMS-LNE-GbE
追加の10/100/1000Mbit RJ45ポートを1つのモジュールにつき、4ポート利用できます。
IMS-TSU-GbE
PTPv2 (IEEE1588-2008)、SyncE、ハードウェアNTPに対応するTSU(Time Stamp Unit)です。ギガビット対応で、RJ45コネクタの他にSFPスロットを備えています。
IMS-GPS
GPS信号受信ボードを内蔵したクロックモジュールです。信号出力精度や自走時精度を決定付けるオシレータを内蔵します。オシレータは精度の高いものをオプション選択可能です。
IMS-GLN
GPS衛星の信号の他、ロシアのGLONASS衛星の信号も利用できる受信ボードを内蔵したクロックモジュールです。オシレータを内臓するなど、IMS-GPSモジュールと同様の働きをします。
IMS-RSC
レシーバ(クロック)モジュールが冗長構成になっている場合に必要な切替用スイッチボードです。切替は自動で行なわれます。
IMS-MRI
GPS・GLONASS信号以外を時刻源とする場合に必要な標準入力モジュールです。IRIG-B(TC AM及びDCLS)、1PPS、10MHzの各信号に対応します。
IMS-ESI
E1/T1信号(2.048MHz, 2.048MBit/s)、1PPS、周波数を時刻源とする場合に必要な入力モジュールです。E1/T1 Bitstream信号はRJ45コネクタからの入力となります。
IMS-BPE
10MHz、PPS、IRIG-B(TC AM及びDCLS)、2.048MHz、周波数などの標準出力を出力するモジュールです。外部コネクタを備えたフロントエンドカードと内部同期を担うバックエンドカードに分かれています。
IMS-CPE
プログラマブル信号出力のためのモジュールです。IRIG-B、周波数シンセサイザ出力(サイン波+TTL)、プログラマブル・パルス(1PPS, 1PPM, 1PPH, Timer, Single Shot)、シリアル時刻文字列等が出力できます。外部コネクタを備えたフロントエンドカードと内部同期を担うバックエンドカードに分かれています。
IMS-SCG
24Hzから24,576MHzまでの周波数を出力できるStudio Clock Generator(SCG)モジュールです。(2.5 V TTL into 50Ω)
IMS-LNO
低フェイズノイズ10MHzサイン波出力用モジュールです。BNCコネクタが4つ備わっています。
IMS-LIU (Line Interface Unit)
テレコムネットワーク同期用E1/T1信号を出力します。
-
クロック出力:
2048 kHz (E1)または1544 kHz (T1), G.703, 75Ω,アンバランスド
2048 kHz (E1)または1544 kHz (T1), G.703, 120Ω、バランスド
- フレームド出力:
2048 kBit/s (E1)または1544 kBit/s (T1), 75Ω, アンバランスド
2048 kBit/s (E1)または1544 kBit/s (T1), 120Ω、バランスド
IMS-PWR
IMSシリーズ用電源モジュールです。標準でAC 100~240V (50~60Hz)・DC 100~240Vに対応します。冗長構成をとることができます。標準とは異なる電圧での対応ならびに、冗長構成での対応につきましては、お問い合わせください。
