GPS/BGT: GPSサテライト・レシーバ(HFモジュラーラック・ケース用)
標準仕様:
- タイム・トリガー入力端子 :2入力
- RS232インターフェース :2ポート
- LCディスプレイ(4行 x 16文字)
- サテライト・レシーバ :GPS
- 周波数シンセサイザー
- アンテナ/コンバータユニット(同梱)

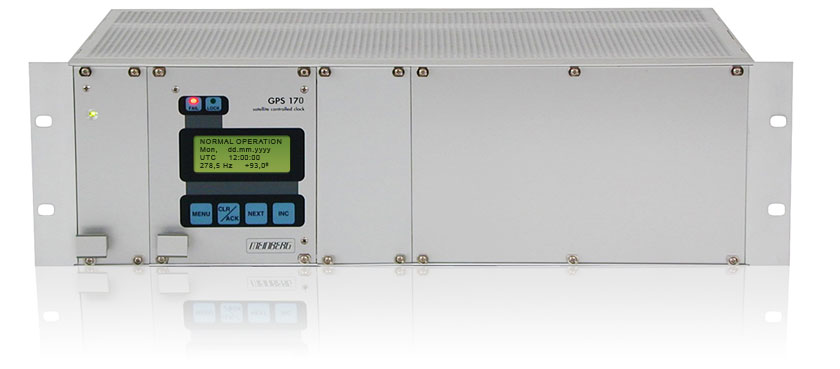

GPS/BGTは、サテライト制御クロックと電源ユニットで構成された機器であり、19"インチ モジュラー・シャーシに設置することが可能です。GPSレシーバからの信号は、背面パネルのコネクタから接続可能です。GPS本体は、100mm x 160mm のマイクロプロセッサ・ボードとなります。 前面には、幅105mm の前面パネルに4 行x 16文字表示のLCディスプレイ、2つのLED インジケータ、4つのプッシュボタンが組み込まれています。
また、お客様の要求精度にあわせたオシレータ(例:OCXO-LQ / MQ / HQ / DHQ または、ポート外部接続によるルビジウム)をGPS/BGTに装備することができます。
可能な出力方法(例):
IRIGタイム・コード- IRIG, IEEE1344, AFNOR NFS 87-500
- DCレベル・シフト(DCLS)、または変調 modulated (AM)
- 通信媒体:BNC, DSUB(RS422), DFK、または光ファイバーFiber Optic (DCLSの場合のみ)
- PPS(pulse per second)、 PPM(pulse per minute)、 DCF変調マーク(DCF_MARK)、 PPH(pulse per hour)、 プログラム可能なパルス
- TTL、RS232としてオプトコプラー、あるいはリレー(PhotoMos)
- 通信媒体:DSUB, BNC, DFK
- 固定周波数、 周波数シンセサイザー生成1Hz~10MHz, E1, T1 (telcom frequencies)
- シン・ウェーブとして超低位相雑音、あるいは方形周波数
- 通信媒体:BNC、あるいはツイナックス
- RS232、RS422、カレント・ループ (20mA)
- 通信DSUB9、 DSUB25、 光ファイバー(ST)
- NTP、 PTP (IEE1588 V1 and V2)、 設定・制御用X-Port (SNMP)
- 通信媒体:RJ-45、光ファイバー(ST、あるいはSC)
