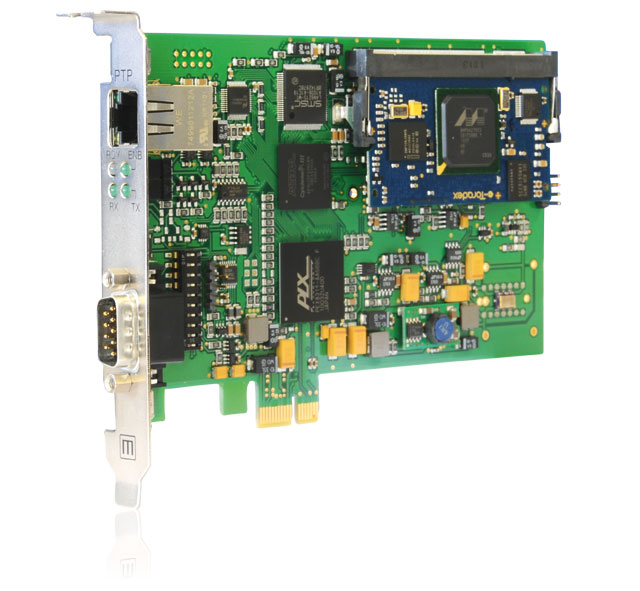

PTP270PEX:
コンピュータ用IEEE1588-2008スロットカード (PCI Express)

標準仕様:

• PCI Express　インターフェイス
• IEEE 1588-2008 (PTP V2) 準拠標準クロック
• PPS（Pulse per second）及び10 MHz 出力
• Memory Mapped I/O time reads for high access rates
• RS232インターフェイス
• IRIG-B/AFNORタイムコード・ジェネレータ
• プラグ・アンド・プレイ機能
• 汎用オペレート・システムに対応

PTP270PEXは、PCへ実装し100万分の1秒以下の精度を提供します。本カードはデータ取得時、および測定アプリケーション実行時において、超精密タイムスタンプを付与することができます。PCI Expressカードは、あらゆるシングル・レーンPCIeスロットにインストールすることができ、ご要望に合わせた時間・パルス・周波数出力を実現します。

このPTP PCI Expressスロットカードは、シンプルなイーサネットの接続を用いてお客様のサーバまたはワークステーションを、高い時刻精度を持たせるための最適な製品です。本カードのタイム・ソースは、LANTIME M600/GPS/PTPと同様にIEEE1588グランドマスター・クロックです。従来は、PCにおける100万分の1以下の精度はGPS同期デバイスのみで達成可能でしたが、現在は各PCへの複雑なアンテナ配線を行うことなくPTPを用いて実現可能です。

シングル・ボードコンピュータは、PTPスタックを稼働させ、他のMeinberg PCIe デバイスとも互換性のあるPCI Express インターフェイスを提供します。これにより、PTP270PEXボードは標準Meinbergドライバ・パッケージを用いて運用する事ができ、PTPソフトウェアをコンピュータ上で利用する必要はありません。 本カードは、NTPのStratum0の参照タイム・ソースとして使う事ができ、お客さまのサーバ・ルームで新たなスペースを占めることなく、あらゆるマシンをStratum1のNTPサーバへ変換します。

PTP270PEXは、市場で最初のPCI Express PTP V2対応のタイミング・デバイスであるため、ソフトウェア開発者がLinuxまたはWindows等のCOTSシステムの制約を克服する、多くの機能が備わっています。高機能かつ高性能なMeinberg API (Application Programming Interface) は、利便性が高く、すべてのMeinbergバスレベルのデバイスに対してポータブルにアクセスする事ができます。Meinberg のSDKは無料でダウンロードすることができます。

IRIG DCLS、1PPS、10 MHz等のレガシー・インターフェースは、他の機器をPCIeスロットカードに接続するために用い、NTPまたはその他のネットワークプロトコル経由で同期ができないシステムへは専用ケーブルで接続してタイム・ベースを転送します。

メモリマップドのアクセス機能は、高速・シンプル・効率的なボード時間の読み込みを、高速、かつ高精度で行う事ができます。

本デバイスは、タイミング・デバイスとして設計されており、ネットワーク・インターフェース・カードとして使う事はできません。

Windows用のドライバ・パッケージには、バックグラウンドで稼働する時間調整機能が含まれており、Windowsのシステム時間を継続してスムーズに行います。監視機能も含まれており、ユーザがデバイスや時間調整機能の状況を確認することができます。また、設定の変更を行う事もできます。

Linux用のドライバ・パッケージには、カーネル・ドライバが含まれており、Linuxと共に配布されているNTPデーモン用の参照タイム・ソースとしてボードを使うことができます。そのため、コンピュータをNTPサーバにすることも可能で、ネットワーク上の他のNTPクライアントへ正確な時間を提供することができます。、設定はコマンド・ライン・ツールを使って行い、ボードのステータス監視も可能です。
